概要

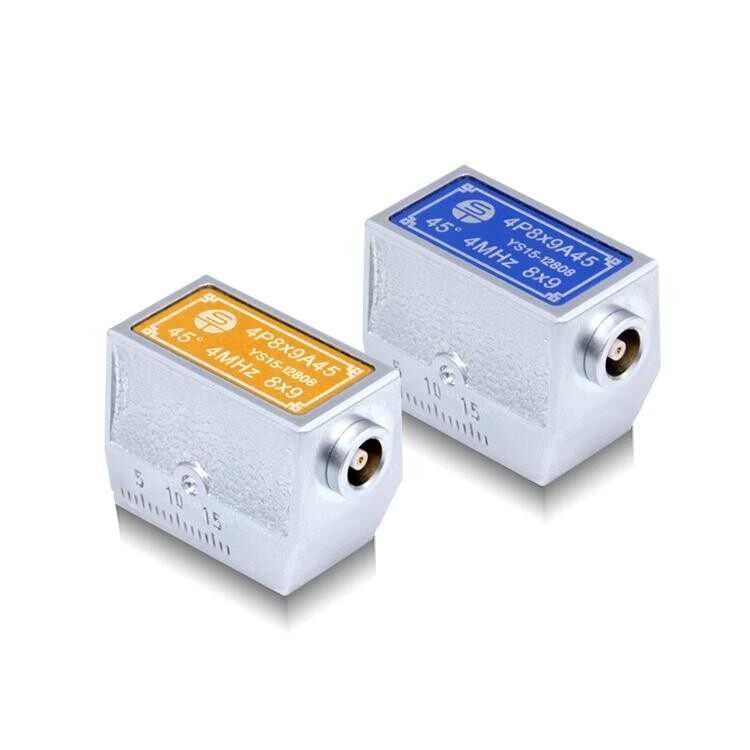

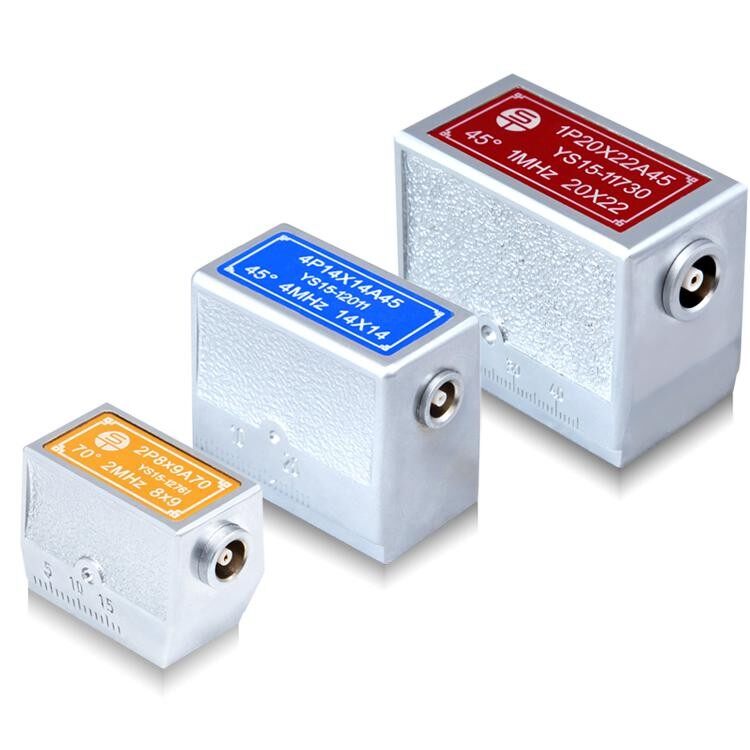

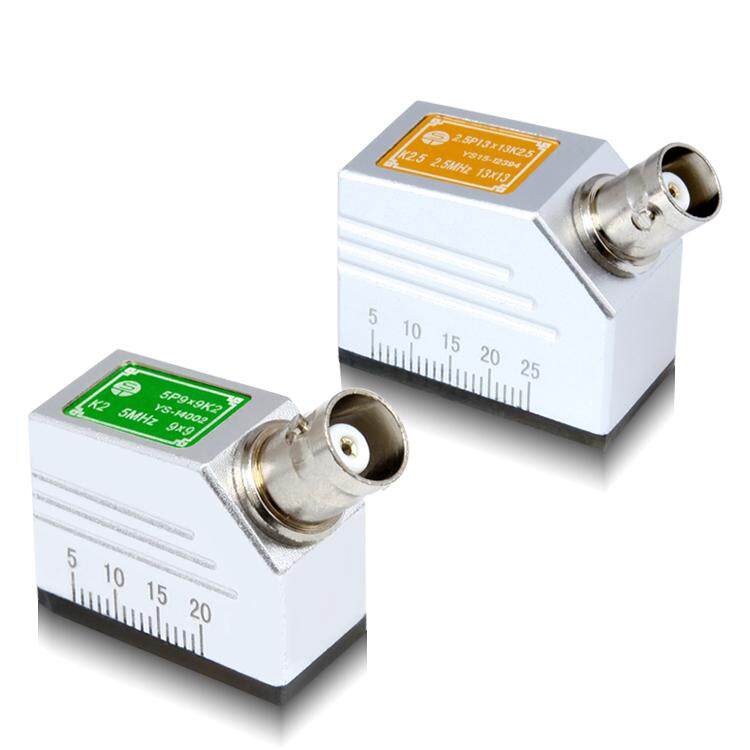

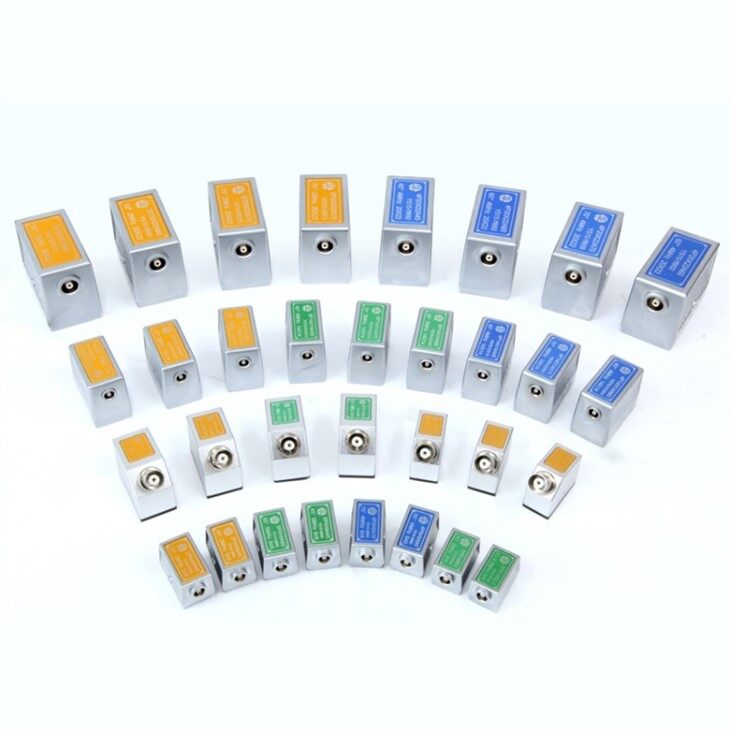

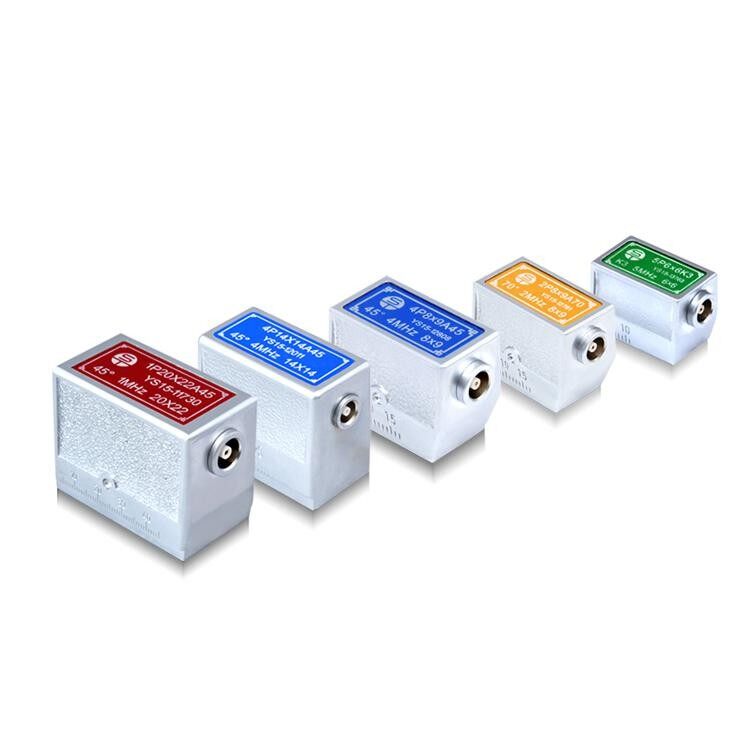

YUSHI横波斜角探触子は、亀裂、穴、気孔などの探傷や溶接検査に広く使用されています。横波は検査対象物のきずによって反射されます。横波は縦波に比べて減衰が小さく、波長が短いため、小さな欠陥の検出が可能です。ユシでは、さまざまな周波数の横波プローブをお客様に提供し、OEMサービスを提供することができます。
動作原理
せん断波斜波プローブは、第一臨界角と第二臨界角の間の入射角を持つプローブである横波検出であり、屈折波は純粋なせん断波であり、主に検出面に垂直な欠陥を検出するために使用されます。表面または特定の角度での検出が可能で、溶接部、パイプ、鍛造品の検出に広く使用されています。
YUSHI横波プローブの感度が高いのはなぜですか?
●複合材料製圧電ウエハーを採用
●選べるコネクタ
●表面陽極酸化処理
● PMMA ウェアラブル プローブ ウェッジ

横波プローブの応用
一般溶接割れ検査
パイプライン、圧力容器
アクスル、鋳造、鍛造
鉄道の車輪とレール
ポンプ、バルブスリーブ
タービンブレード

プローブ仕様
|
モデル |
頻度 |
要素のサイズ |
屈折角 |
ニアフィールド長 |
||
|
メガヘルツ |
うーん。 |
で。 |
鋼鉄 |
ミリメートル |
で |
|
|
2.5P13x13K1 |
2.5 |
13x13 |
.51x.51 |
45度 |
44 |
1.7 |
|
2.5P13x13K1.5 |
2.5 |
13x13 |
.51x.51 |
56.3度 |
44 |
1.7 |
|
2.5P13x13K2 |
2.5 |
13x13 |
.51x.51 |
63.4度 |
44 |
1.7 |
|
2.5P13x13K2.5 |
2.5 |
13x13 |
.51x.51 |
68.2度 |
44 |
1.7 |
|
2.5P13x13K3 |
2.5 |
13x13 |
.51x.51 |
71.6度 |
44 |
1.7 |
|
5P13x13K1 |
5 |
13x13 |
.51x.51 |
45度 |
88 |
3.5 |
|
5P13x13K1.5 |
5 |
13x13 |
.51x.51 |
56.3度 |
88 |
3.5 |
|
5P13x13K2 |
5 |
13x13 |
.51x.51 |
63.4度 |
88 |
3.5 |
|
5P13x13K2.5 |
5 |
13x13 |
.51x.51 |
68.2度 |
88 |
3.5 |
|
5P13x13K3 |
5 |
13x13 |
.51x.51 |
71.6度 |
88 |
3.5 |
|
2.5P10x16K1 |
2.5 |
10x16 |
.39x.63 |
45度 |
42 |
1.7 |
|
2.5P10x16K1.5 |
2.5 |
10x16 |
.39x.63 |
56.3度 |
42 |
1.7 |
|
2.5P10x16K2 |
2.5 |
10x16 |
.39x.63 |
63.4度 |
42 |
1.7 |
|
2.5P10x16K2.5 |
2.5 |
10x16 |
.39x.63 |
68.2度 |
42 |
1.7 |
|
2.5P10x16K3 |
2.5 |
10x16 |
.39x.63 |
71.6度 |
42 |
1.7 |
|
5P10x16K1 |
5 |
10x16 |
.39x.63 |
45度 |
84 |
3.3 |
|
5P10x16K1.5 |
5 |
10x16 |
.39x.63 |
56.3度 |
84 |
3.3 |
|
5P10x16K2 |
5 |
10x16 |
.39x.63 |
63.4度 |
84 |
3.3 |
|
5P10x16K2.5 |
5 |
10x16 |
.39x.63 |
68.2度 |
84 |
3.3 |
|
5P10x16K3 |
5 |
10x16 |
.39x.63 |
71.6度 |
84 |
3.3 |
|
2.5P9x9K1 |
2.5 |
9x9 |
.35x.35 |
45度 |
21 |
0.8 |
|
2.5P9x9K1.5 |
2.5 |
9x9 |
.35x.35 |
56.3度 |
21 |
0.8 |
|
2.5P9x9K2 |
2.5 |
9x9 |
.35x.35 |
63.4度 |
21 |
0.8 |
|
2.5P9x9K2.5 |
2.5 |
9x9 |
.35x.35 |
68.2度 |
21 |
0.8 |
|
2.5P9x9K3 |
2.5 |
9x9 |
.35x.35 |
71.6度 |
21 |
0.8 |
|
5P9x9K1 |
5 |
9x9 |
.35x.35 |
45度 |
42 |
1.7 |
|
5P9x9K1.5 |
5 |
9x9 |
.35x.35 |
56.3度 |
42 |
1.7 |
|
5P9x9K2 |
5 |
9x9 |
.35x.35 |
63.4度 |
42 |
1.7 |
|
5P9x9K2.5 |
5 |
9x9 |
.35x.35 |
68.2度 |
42 |
1.7 |
|
5P9x9K3 |
5 |
9x9 |
.35x.35 |
71.6度 |
42 |
1.7 |
|
2.5P8x12K1 |
2.5 |
8x12 |
.31x.47 |
45度 |
25 |
1.0 |
|
2.5P8x12K1.5 |
2.5 |
8x12 |
.31x.47 |
56.3度 |
25 |
1.0 |
|
2.5P8x12K2 |
2.5 |
8x12 |
.31x.47 |
63.4度 |
25 |
1.0 |
|
2.5P8x12K2.5 |
2.5 |
8x12 |
.31x.47 |
68.2度 |
25 |
1.0 |
|
2.5P8x12K3 |
2.5 |
8x12 |
.31x.47 |
71.6度 |
25 |
1.0 |
|
5P8x12K1 |
5 |
8x12 |
.31x.47 |
45度 |
50 |
2.0 |
|
5P8x12K1.5 |
5 |
8x12 |
.31x.47 |
56.3度 |
50 |
2.0 |
|
5P8x12K2 |
5 |
8x12 |
.31x.47 |
63.4度 |
50 |
2.0 |
|
5P8x12K2.5 |
5 |
8x12 |
.31x.47 |
68.2度 |
50 |
2.0 |
|
5P8x12K3 |
5 |
8x12 |
.31x.47 |
71.6度 |
50 |
2.0 |
