概要
超音波厚さ計はワークピースの厚さを測定するもので、プローブから発せられた超音波パルスが測定対象物を通って材料界面に到達すると、パルスは反射してプローブに戻り、測定材料の厚さは次の式で求められます。材料内の超音波の伝播時間を正確に測定します。この原理は、超音波が一定の速度で伝播するあらゆる材料の測定に使用できます。

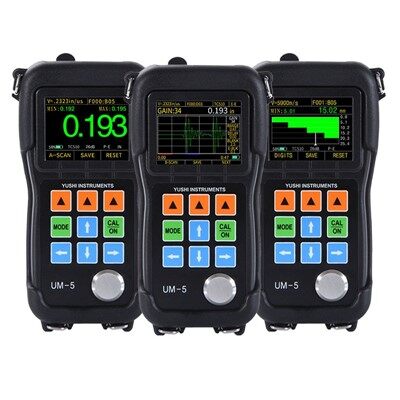

さまざまな YUSHI 厚さゲージに適切なプローブを選択するにはどうすればよいですか?

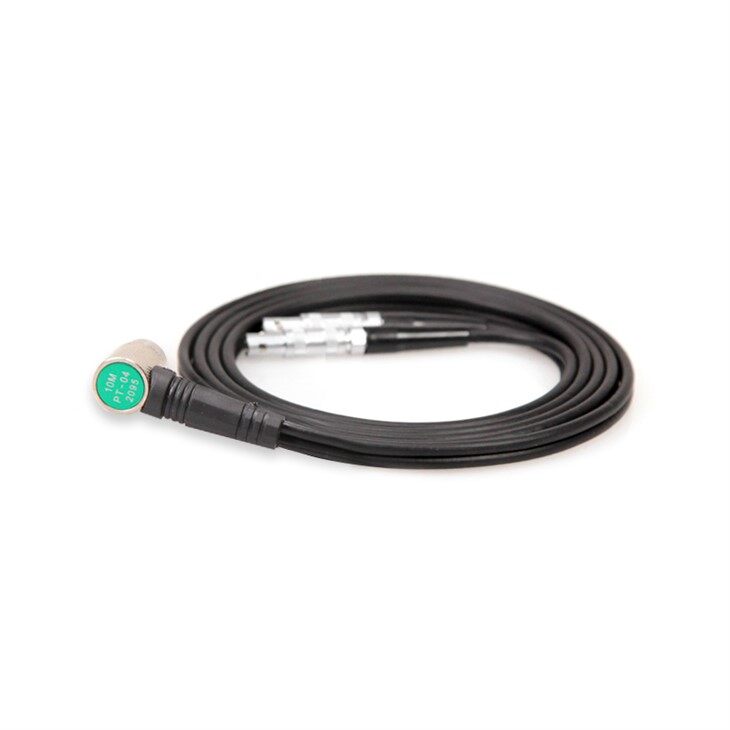

1. 接触面積が小さい指先プローブPT04は、薄肉・小径の管継手に適しています。シックネスゲージモデル：UM-2シリーズ、UM-4シリーズ、UM-5シリーズ（0.6-12mm）と接続可能です。

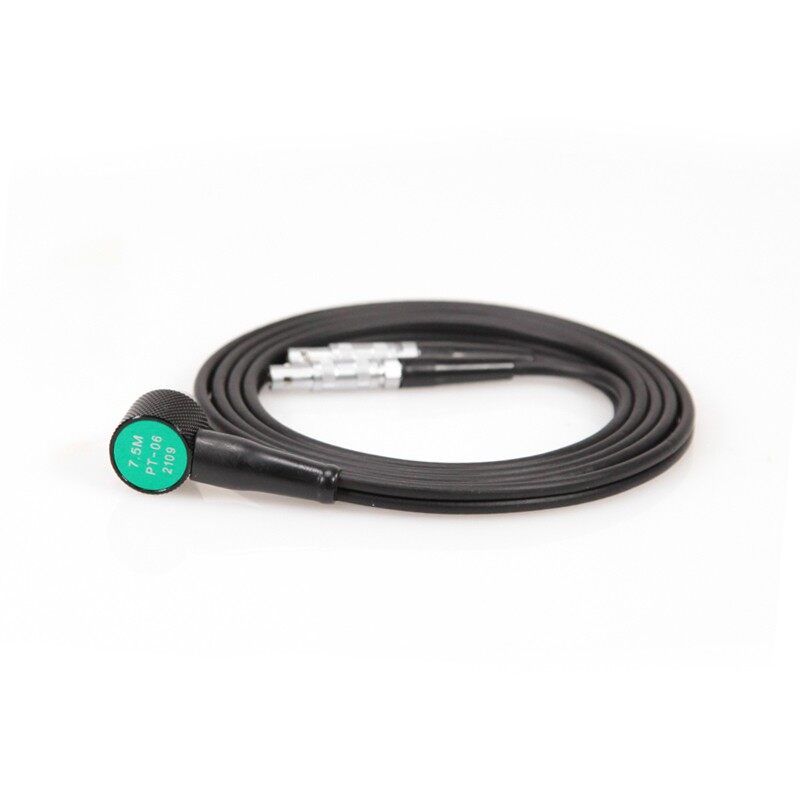

2. プローブ PT-06 は、直径 15mm 以上、肉厚 2.0mm 以上のパイプの測定に適しており、厚さ計モデルと接続できます。 : UM-2 シリーズ、UM-4 シリーズ、UM-5 シリーズ。
3. ほとんどの厚さ測定目的に使用できる従来のプローブ PT-08 は、直径 20mm 以上のパイプ壁の肉厚測定に適しており、このプローブが標準ですUM-1 シリーズと UM-2 のプローブ。シクネスゲージモデル: UM-4 シリーズおよび UM-5 シリーズにも適しています。

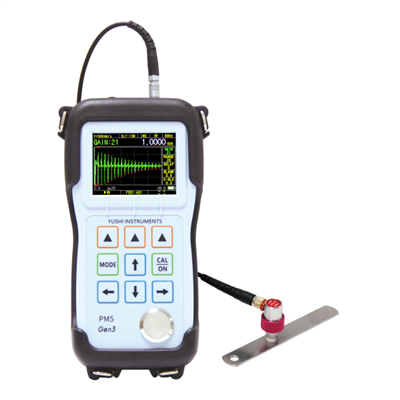

4. 鋳鉄プローブ ZT-12 は貫通力が優れており、減衰が大きい材料、粒子が粗い材料、または測定が難しい材料の測定が容易で、測定範囲が比較的広いです。超音波厚さ計のすべてのシリーズに適しています（PM-5シリーズを除く）。

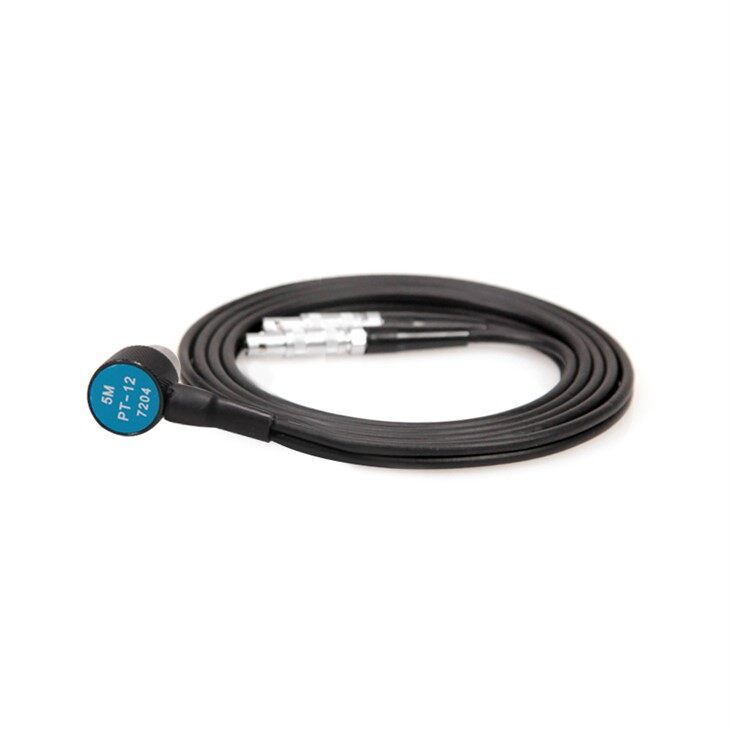

5. PT12 プローブ: 周波数 5MHz、ウェーハサイズ 10mm の従来の統合ラインプローブの一種です。接触面の直径は約13mm、高さは約26mm、パイプを測定する場合、パイプの外径は30mm以上必要で、温度は-10度〜70度です。
6. 高温セラミック材料を使用した高温プローブ GT-12 は、温度 480 度以下のパイプまたはプレートの厚さを測定するために使用できます。
7. 標準プローブ TC510 は、直径 25mm 以上のパイプの肉厚測定に適しており、超音波厚さ計 UM-4 シリーズおよび UM-5 シリーズの標準プローブです。

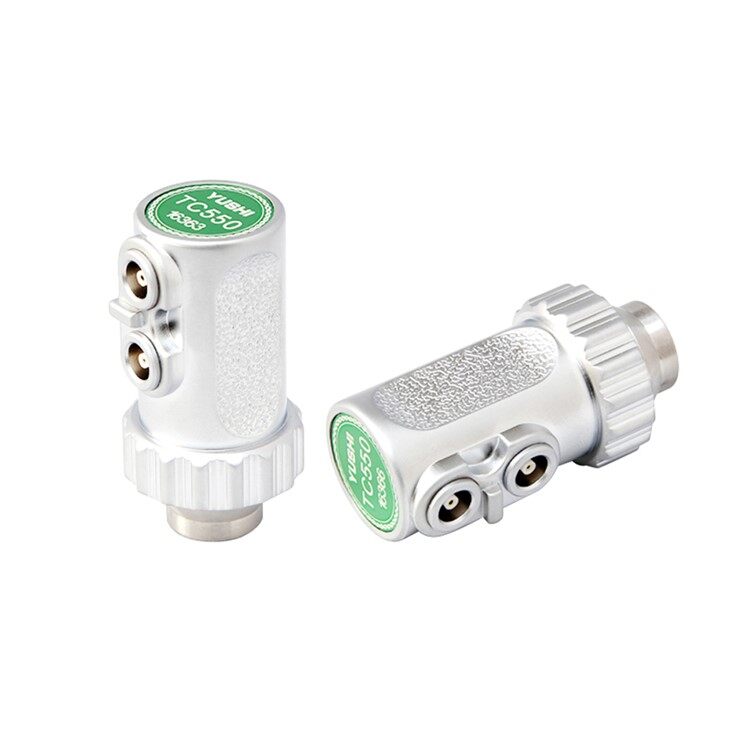

8.標準プローブTC550、その測定範囲は1-200mmに達し、接触面の直径は13.5mmに達します。この種類のプローブは、25mmを超えるパイプ肉厚の測定に適しています。更新された TC510 とみなされます。適切なシックネス ゲージ モデルは UM-4 および UM-5 シリーズです。

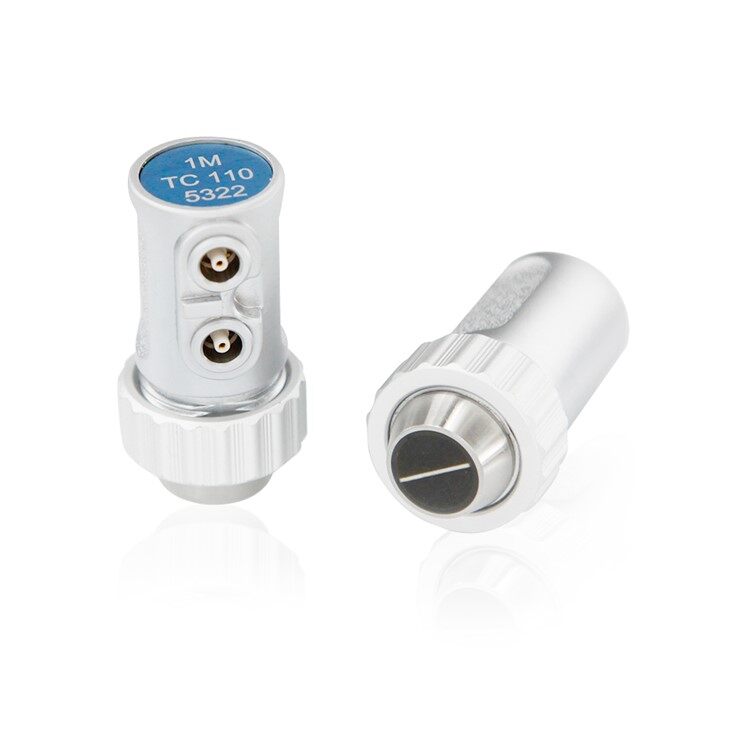

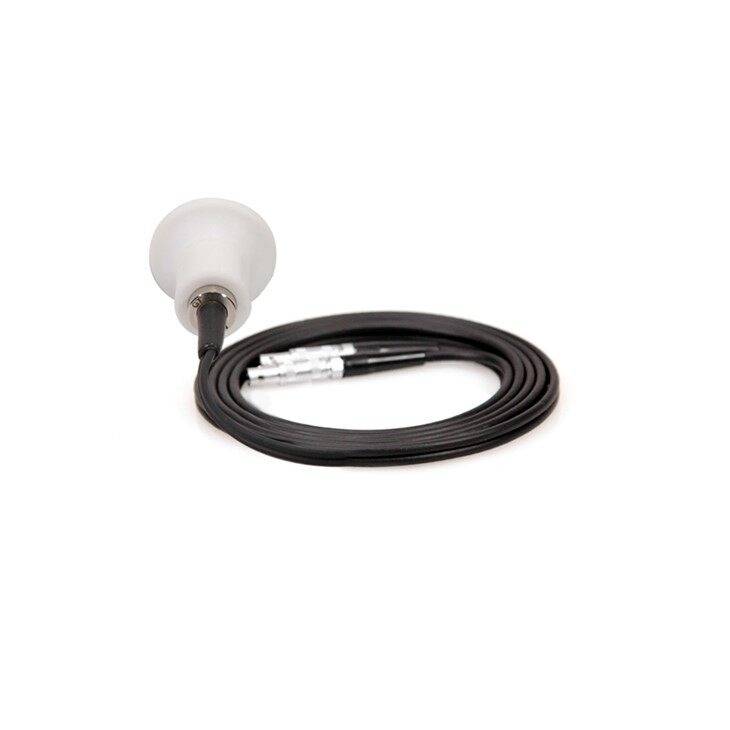

9. 輸入チップを使用した TC110 プローブは、粗粒および非金属材料の厚さの測定に適しています。 PE、PVC、FRPなどの非金属の測定に優れた測定効果があります。
技術仕様
|
モデル |
頻度 |
要素 |
範囲 |
コメント |
|
PT-08A |
5MHz |
8mm |
1.0-100mm |
標準 |
|
PT-08B |
5MHz |
8mm |
1.0-100mm |
標準 |
|
PT-12 |
5MHz |
10mm |
1.0-200mm |
標準 |
|
PT-06 |
7.5MHz |
6mm |
0.8-30mm |
細い管 |
|
PT-04 |
10MHz |
4mm |
0.7-12mm |
指先 |
|
ZT-12 |
2MHz |
12mm |
4.0-300mm |
鋳鉄 |
|
GT-12 |
3MHz |
10mm |
4.0-80mm |
高温480度 |
|
TC510 |
5MHz |
10mm |
1.2-200mm |
標準 |
|
TC550 |
5MHz |
10mm |
1.2-200mm |
複合結晶 |
|
TC110 |
1MHz |
12mm |
3-200mm |
複合結晶 |
|

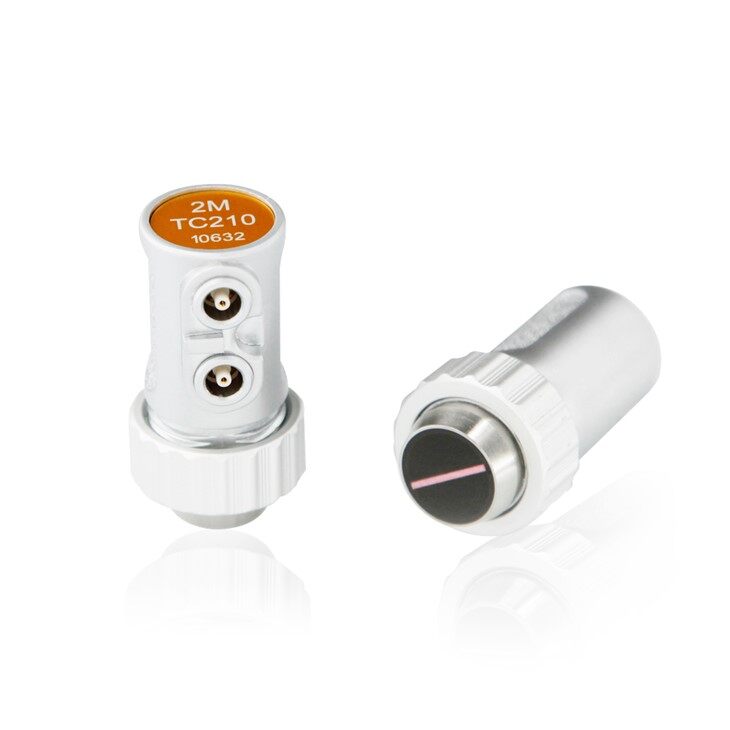

TC210 |
2MHz |
10mm |
2-200mm |
複合結晶 |
|

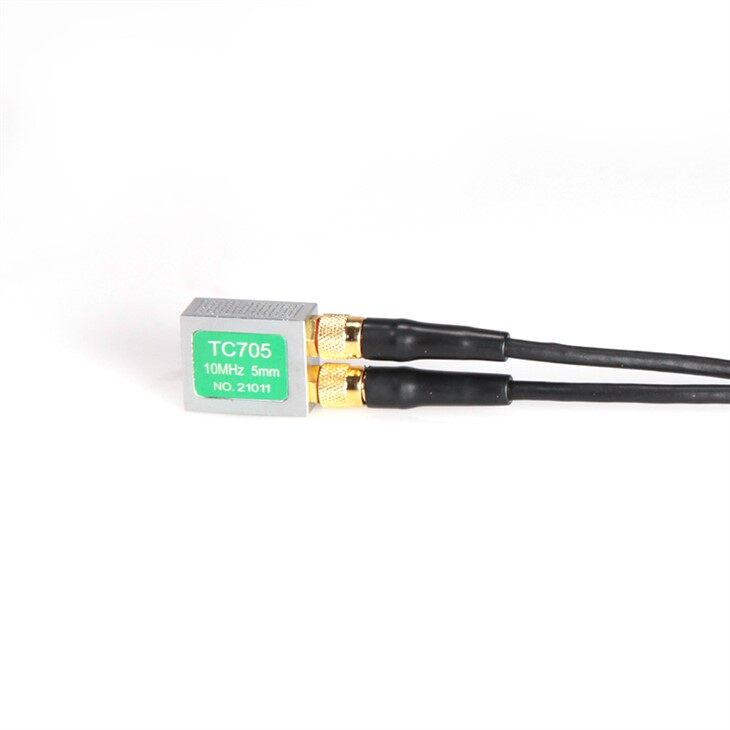

TC705 |
10MHz |
5mm |
0.6-40mm |
複合結晶 |
