超音波パルス発電機レシーバーの受信コンポーネントのパラメーター設定は、信号の品質、測定精度、システムの安定性に直接影響します。これらの設定は、プローブ特性、材料特性、検出ターゲットに従って調整する必要があります。以下は、コアパラメーターの設定方法、基礎、および典型的なシーン分析です。
パルサーレシーバーのコアパラメーター
1.ゲイン
関数は弱いエコー信号を増幅して、信号対雑音比（SNR）を改善し、その後の回路またはオシロスコープが信号を検出できるようにします。
参照の設定：
プローブ感度：低感度プローブ（例えば、高周波または狭いバンドプローブ）には、高いゲイン（40-60 dbなど）が必要です。より高い感度プローブ（例：低周波バリスタルプローブなど）は、20-30 dBに設定できます。
材料減衰：高減衰材料（鋳鉄、複合材料など）は、エネルギー損失を補うために増加するゲインが必要です。低減衰材料（鋼、アルミニウムなど）は、ゲインを減らすことができます。
信号振幅要件：飽和またはノイズの干渉を避けるために、リターン信号はオシロスコープの垂直範囲の垂直範囲（1-1}。
典型的な範囲：0-60 dB（1 dBステップで調整）。例：モデルPR20には、0-60 dBのゲイン範囲があります。
2.バンド
機能：受信信号の周波数範囲を制限し、解像度とノイズレベルに影響します。
参照の設定：
プローブ帯域幅：プローブの{-3 dB帯域幅を一致させます（2-10 MHzのラベル付けされたプローブの{2-10 MHzなど）。
プローブターゲット：薄い材料（高解像度）には広い帯域幅を使用し、厚いまたは高度に減衰材料（騒音低減）に狭い帯域幅を使用します。
3.ダンピング
関数：受信回路のインピーダンスマッチングを調整して、プローブリンギングを抑制し、解像度を改善します。
参照の設定：
プローブインピーダンス：プローブの公称インピーダンス（通常は50Ωまたは100Ω）に一致します。
波形の観察：エコーリンギングが2サイクルを超える場合、減衰（50Ωから90Ωへ）を増やします。信号振幅が低い場合は、減衰を減らします。
典型的な値：50Ω、90Ωまたは高インピーダンス。たとえば、PR20は34Ω、50Ω、90Ω、510Ωのオプションをサポートしています。
4.トリガー
機能：安定した信号の送信と受信を同期します。
参照の設定：
トリガーソース：内部トリガー（シングルチャネルのセルフテスト用）または外部トリガー（多重デバイス同期の場合、例：オシロスコープ外部トリガー）。
トリガーレベル：1。5-2に設定されたノイズの振幅倍に誤ったトリガーを避ける（0。2Vピーク間ノイズ0}。3V）。
典型的なパラメーター：エッジトリガー（ライジング\/リアンスエッジ）、パルス幅トリガー、調整可能なトリガーレベル（±5 V）。

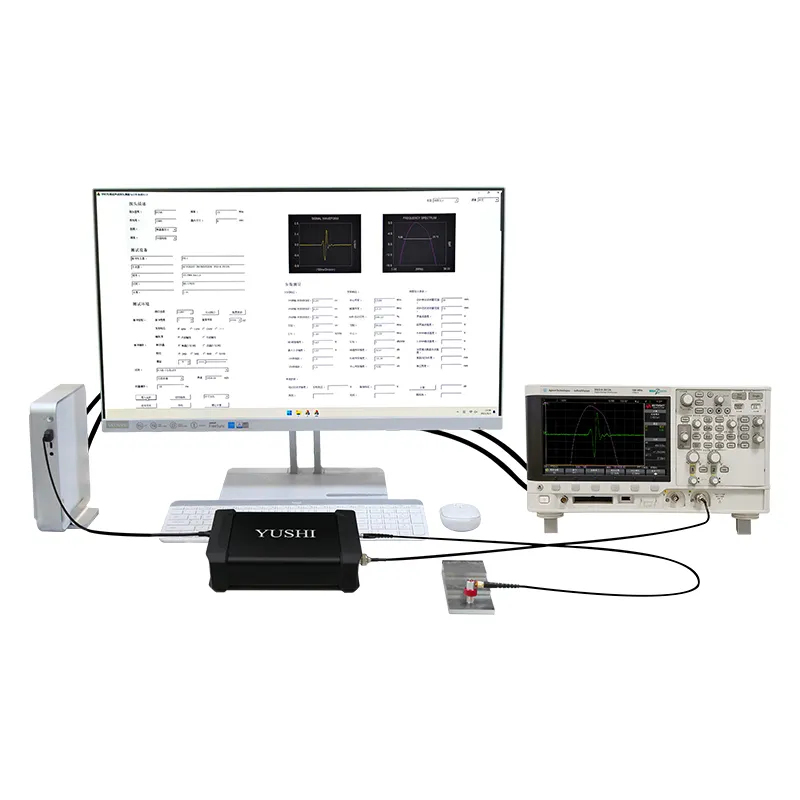

PRシリーズの一般的な設定プロセス
初期化パラメーター：プローブラベルに従って中心周波数と公称インピーダンスを設定します（たとえば、5 MHzバイクリスタルプローブ、50Ω減衰）。
粗いゲイン調整：戻り振幅がオシロスコープのフルスケールの60％に達するまで、最低のゲインから徐々に増加します（例えば、1 V\/Divで1.2 Vピーク間）。
減衰を最適化します：波形が2サイクル以上で環を鳴らす場合は、減衰を調整します（たとえば、50Ωから100Ωに増加します）。
安定性を確認します：エコー振幅の変動が複数の取得で5％未満であることを確認してください。
