超音波パルサーレシーバー

ユシPR10超音波パルサーレシーバーは、UTゲージに適用できる超音波システムです。そのユニークな作業原則は、ユーザーに効率的な正確なガイダンスを提供できます。この機器は、航空宇宙、自動車、機械の製造など、さまざまな業界で広く使用されており、高速かつ正確な超音波検査、厚さ測定、プローブ検出技術を実現しています。パルサーレシーバーには、Windowsプラットフォームに基づいた制御ソフトウェアが含まれており、トリガーソース、トランスミッション電圧、繰り返し頻度、パルス幅の選択が可能になり、シングルクリスタルモードとデュアルクリスタルモードの切り替え、ダンピングとゲインの調整が異なる要件を満たします。ユーザーは、Open SDK（ソフトウェア開発キット）を利用して、さまざまな主流のWindowsシステムでカスタムソフトウェアを開発できます。

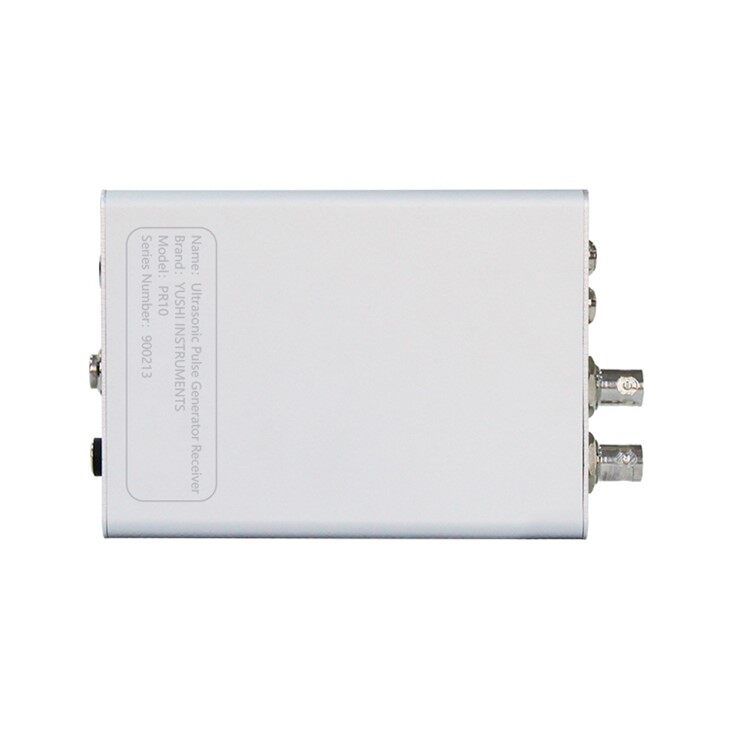

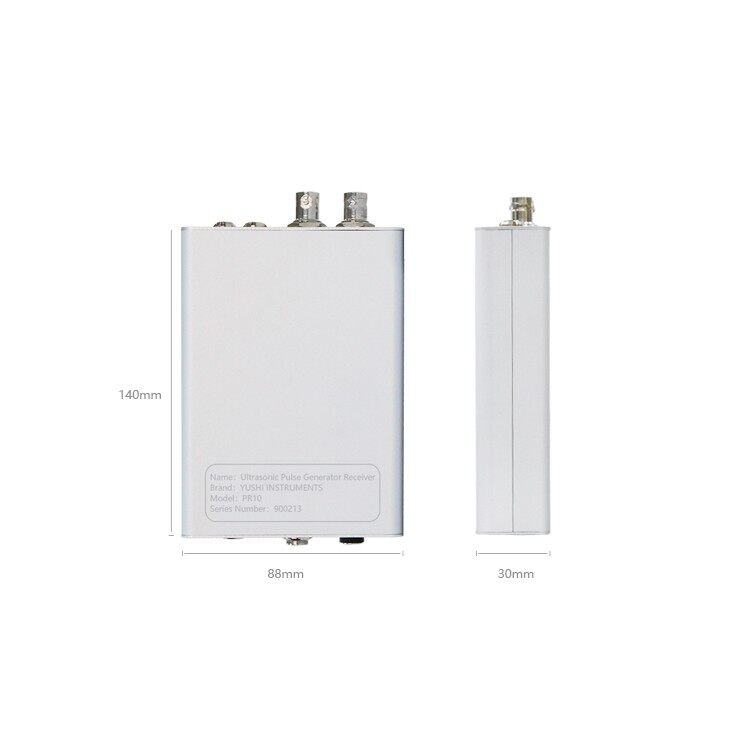

PR10の組成

• 2 BNCコネクタ（Q9インターフェイス）：1つは、受信した波形を表示するためにオシロスコープに接続するための信号出力インターフェイスです。もう1つは、外部トリガーの入力エンドです。
• 2 C5インターフェイス：単結晶プローブ接続インターフェイス（T/R）、デュアルクリスタルプローブには2つのインターフェイス（T/RとR）が必要です。
• 1ハーフムーン通信インターフェイス： USB {- 4-コアハーフムーンデータケーブルを介してコンピューターに接続します
• 13.5*1.35DC電源インターフェイス：5V 1A電源アダプターに接続します。



PR10の制御ソフトウェア

超音波パルストランスミッターレシーバー制御ソフトウェアのインターフェイスは、次のように表示されます。

1.排出面積パラメーター

•放射電圧

4つの発光電圧、60V、110V、150V、200Vオプション（減衰が34Ωの場合、200V発光電圧は調整できません）を使用します。これは、必要なパルス振幅を選択するために使用されます。

•パルス幅

パルス幅は、1〜40回（約28nsの1倍）に調整できます。

•繰り返し頻度

繰り返し頻度は、機器が発電機として使用されるときに放出される超音波パルスの数であり、4Hz、8Hz、16Hz、20Hz、100Hz、500Hz、1kHz、2kHzの8ギアから、異なるアプリケーションを満たすために選択します。

•ソースをトリガーします

トリガーソースを選択して内部トリガーと外部トリガーを選択できます。内部トリガーが選択されると、機器自体が超音波パルスジェネレーターとして使用されます。外部トリガーが選択されると、特別なデバイスまたは信号発電機に接続する必要があります。

2.領域パラメーターを受信します

レシーバーパラメーターは、超音波パルスレシーバーを制御するために使用されます。

•シングル/ツインクリスタル

この機器は、パルスエコーモードと1回の受信モードを1回送信します。

単結晶は、インターフェイス1を介したパルスエコーモード、パルス伝送、エコー受信を表します。ツインクリスタルは、1回の受信モードを1回送信し、インターフェイス1を介してパルスを送信し、インターフェイス2を介して受信します。

•減衰

減衰には、34Ω、50Ω、90Ω、510Ω4つのギアがあります。

•得

受信信号の増幅と減衰を制御すると、選択は{-4 dbから55dBの範囲で、スライドで調整するか、1dBの段階的なステップで調整でき、ほとんどのアプリケーションの要件を満たすことができます。

1. UTプローブの分析

UTプローブは、超音波検査で非常に重要な役割を果たします。プローブのパフォーマンスは、結果の精度と信頼性に直接影響します。 PR10を使用して、超音波パルサーレシーバーは、プローブからの信号の時間と周波数ドメイン応答を測定し、動作中に分析することができます。

2.ウルトール壁の厚さの測定と欠陥の検出

超音波パルス反射の原理は、波形を測定および分析するために使用されます。欠陥検出は、欠陥の存在、サイズ、および位置を決定するために使用されます。一方、厚さの測定は、材料の音の速度と2つの底部エコー間の時間間隔を知ることで得られます。これにより、ワークの厚さを計算することが可能になります。

3.材料分析

超音波パルス反射の原理を使用して、材料の機械的特性と品質は、超音波が材料を通して伝播する速度を測定することにより評価されます。材料工学の分野、特に材料の評価と品質管理で広く使用されています。

プローブ検出のための便利なモジュール

作業原則

超音波パルスのエコー信号で高速フーリエ変換を実行することにより、そのスペクトルが得られ、それによりその中心周波数を決定し、プローブ検出の目的を達成するためにプローブの公称周波数と比較します。





厚さの測定に理想的なテストプラットフォーム



作業原則

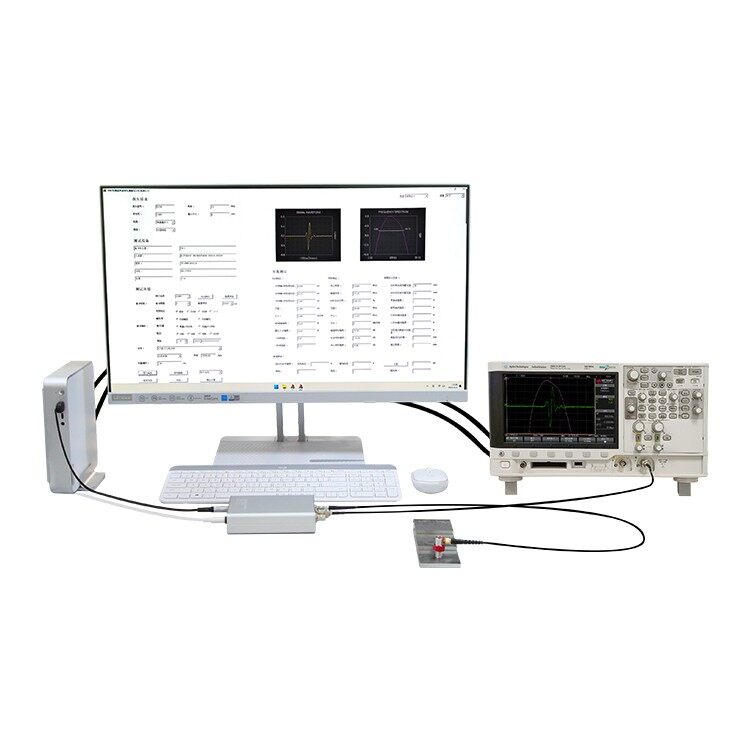

波形は、超音波パルス反射の原理を使用して測定され、ワー​​クピースの厚さは計算によって取得できます。ユーザーは、機器を電源に接続し、プローブを機器インターフェイスに接続するだけです。その後、PCの測定パラメントを調整できます。



• 衝突回避は、機器の使用と保管中に、ほこり、湿気、酸、アルカリの物質に注意を払ってください。デバイスを強力な電磁界から遠ざけてください。
• 分解しないでくださいまたは、デバイスはハイテク製品であるため、ペンセルの助けを借りずに修理します。
• 質の高い問題がある場合は、メーカーにお問い合わせください。
